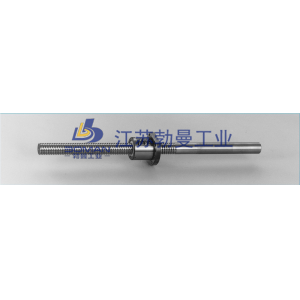

HIWIN R12-5B1-FSW-160-230-0.008 单螺母插管型FSW轴端加工品滚珠丝杠 详细规格参数 丝杠轴外径12导程5

扫码获取价格库存技术资料

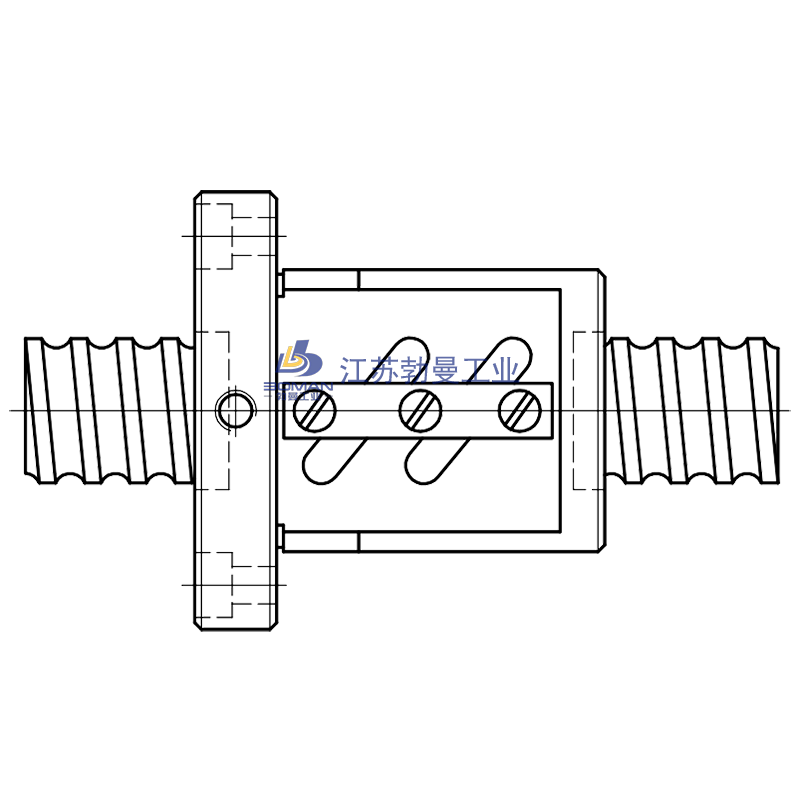

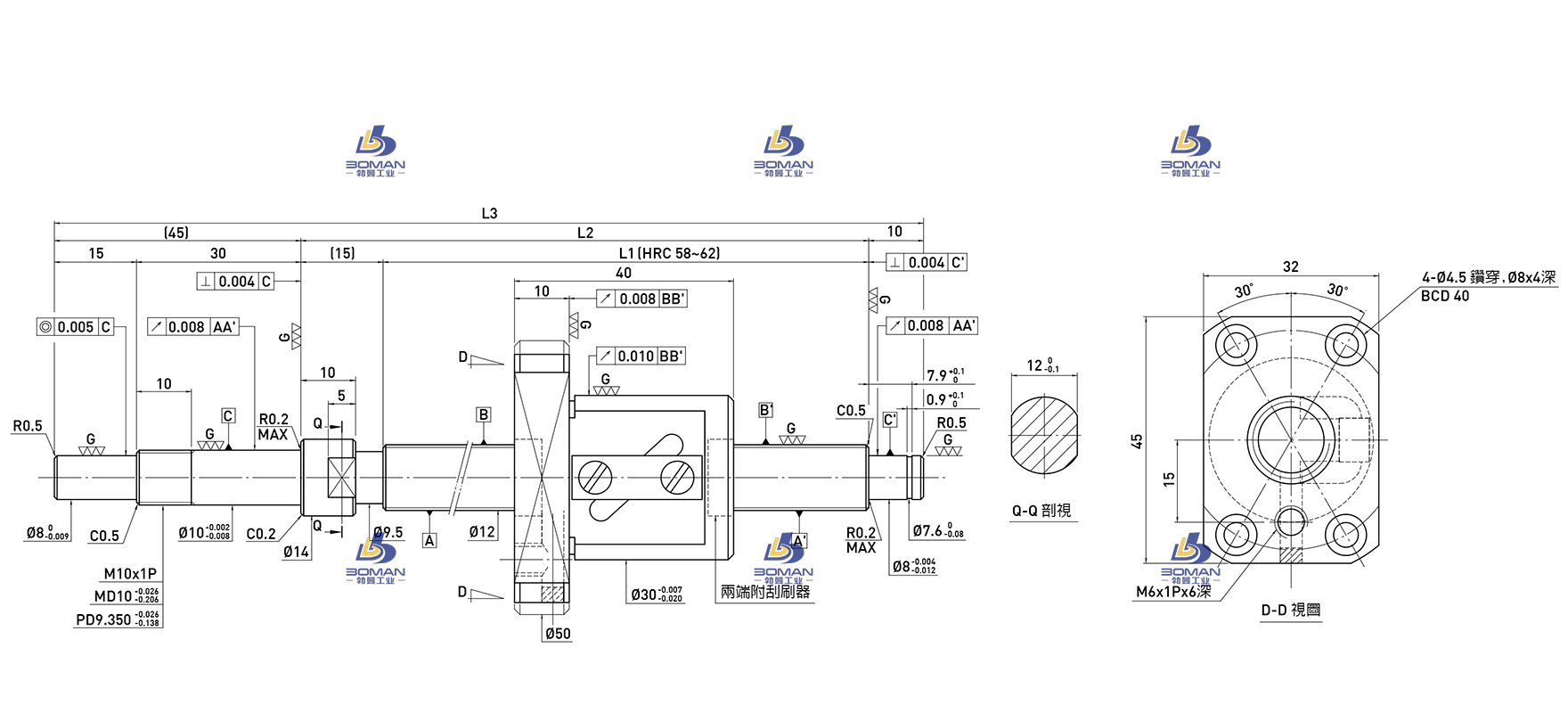

HIWINR12-5B1-FSW-160-230-0.008 单螺母插管型FSW轴端加工品滚珠丝杠 尺寸图

R12-5B1-FSW-160-230-0.008

HIWINR12-5B1-FSW-160-230-0.008 单螺母插管型FSW轴端加工品滚珠丝杠 详细规格参数

丝杠轴外径: 12

导程: 5

丝杠轴底径: 9.792

滚珠节圆直径: 12.25

钢球直径: 2.381

精度等级: 3

螺母直径: 30

法兰直径: 50

螺母长度: 40

螺母安装PCD: 40

额定动负载Ca:N: 241-382

额定静负载C0a:N: 319-637

有效圈数: 2.5x1

轴向间隙: 0-0.005 MAX

最大行程: 100

丝杠全长: 230

导程精度代表运行距离误差ep:

导程精度变动vu:

轴心跳动:

单位重量kg:

本资料来源于:R12-5B1-FSW-160-230-0.008
